UL2586拖鏈線-高速拖鏈線,電線廠家【無錫勝維】
發布時間：2025-06-04 14:01:27來源：無錫勝維電氣編輯部

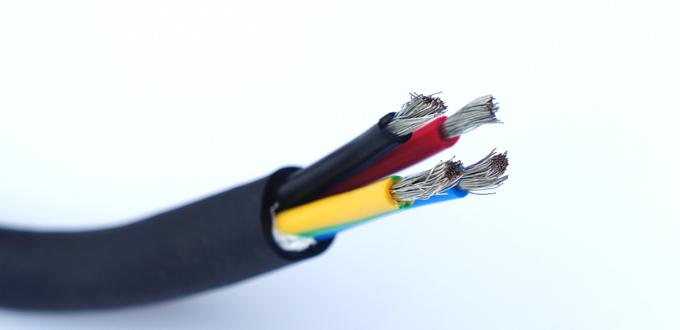

UL2586 ROBOT LINE 機器人高速拖鏈線
額定電壓：1000V
溫度范圍：-20℃~+105℃（固定安裝） -5℃~+105℃（移動安裝）
最小彎曲半徑：固定安裝：7.5×外徑 移動安裝：10×外徑
移動速度最大可達：180米/分鐘
加速度最大可達：10米/分鐘2
拖鏈行程最長可達：15米（水平方向）
彎曲壽命：500萬次
扭轉：如對此有特殊要求，請聯系我司研發部工程師
導體要求：CEI 20-29 6類軟導體
芯線絕緣：PVC
屏 蔽：采用無氧鍍錫銅絲，編織密度≥85%
護 套：聚氯乙烯（PVC）
電線符合：UL758、UL1581以及CSA規范要求
阻燃等級：滿足FT1或FT2要求
耐 油：符合UL1581-IEC60811
環保等級：符合REACH、ROHS2.0
使用范圍：適用于自由連續往復運動下的安裝，如機器人、移動機床等
溫度范圍：-20℃~+105℃（固定安裝） -5℃~+105℃（移動安裝）
最小彎曲半徑：固定安裝：7.5×外徑 移動安裝：10×外徑
移動速度最大可達：180米/分鐘
加速度最大可達：10米/分鐘2
拖鏈行程最長可達：15米（水平方向）
彎曲壽命：500萬次
扭轉：如對此有特殊要求，請聯系我司研發部工程師
導體要求：CEI 20-29 6類軟導體
芯線絕緣：PVC
屏 蔽：采用無氧鍍錫銅絲，編織密度≥85%
護 套：聚氯乙烯（PVC）
電線符合：UL758、UL1581以及CSA規范要求
阻燃等級：滿足FT1或FT2要求
耐 油：符合UL1581-IEC60811
環保等級：符合REACH、ROHS2.0
使用范圍：適用于自由連續往復運動下的安裝，如機器人、移動機床等
| 導體 CONDUCTOR | 絕緣 INSULATION | 護套 JACKET | 導體電阻 Conductor resistance | 耐壓強度DIELECTRIC STRENGTH | |||||
| 20℃ | |||||||||
 規格 |
構造Construction | 外徑 | 芯數 | 標稱厚度Nominal Thickness | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | VAC,1MIN |
| AWG | Diameter | （No.） | Diameter | Diameter | Tinned copper | ||||
| 26 | 28/0.08 | 0.48 | 2 | 0.8 | 2.1 | 0.85 | 6.5 | 150 | 2000 |
| 3 | 2.1 | 6.8 | |||||||
| 4 | 2.1 | 7.4 | |||||||
| 5 | 2.1 | 8 | |||||||
| 24 | 42/0.08 | 0.61 | 2 | 0.8 | 2.2 | 0.85 | 6.7 | 94.2 | 2000 |
| 3 | 2.2 | 7 | |||||||
| 4 | 2.2 | 7.6 | |||||||
| 5 | 2.2 | 8.2 | |||||||
