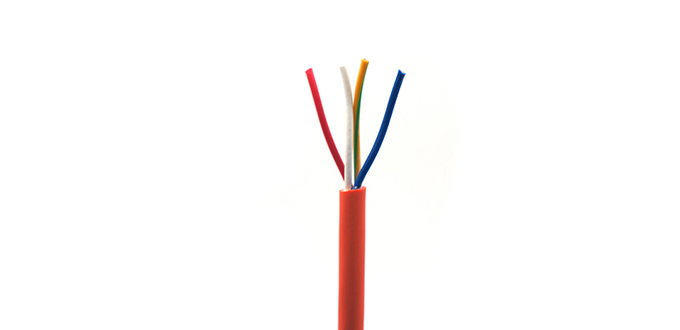

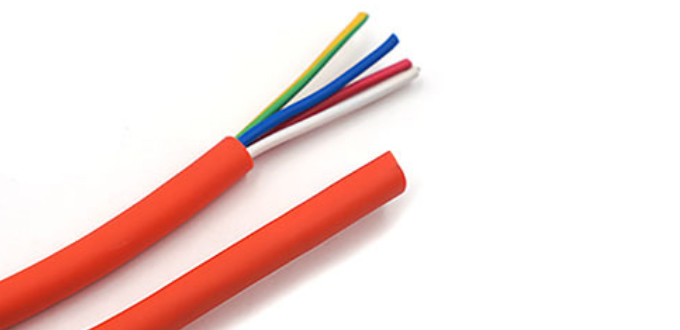

TRVV/TRVVP DRAG CHAIN LINE 拖鏈線
額定電壓：300/500V
溫度范圍：-20℃~+105℃（固定安裝） -5℃~+105℃（移動安裝）
最小彎曲半徑：固定安裝：7.5×外徑 移動安裝：10×外徑
移動速度最大可達：180米/分鐘
加速度最大可達：10米/分鐘2
拖鏈行程最長可達：15米（水平方向）
彎曲壽命：500萬次
扭轉：如對此有特殊要求，請聯系我司研發部工程師
導體要求：GB/T3956 6類軟導體
芯線絕緣：PVC
屏 蔽：采用無氧鍍錫銅絲，編織密度≥85%
護 套：聚氯乙烯（PVC）
電線符合：GB/T5023.5
阻燃等級：GB/T18380.12-2008
耐 油：
環保等級：符合REACH、ROHS2.0
使用范圍：適用于自由連續往復運動下的安裝，如機器人、移動機床等
溫度范圍：-20℃~+105℃（固定安裝） -5℃~+105℃（移動安裝）
最小彎曲半徑：固定安裝：7.5×外徑 移動安裝：10×外徑
移動速度最大可達：180米/分鐘
加速度最大可達：10米/分鐘2
拖鏈行程最長可達：15米（水平方向）
彎曲壽命：500萬次
扭轉：如對此有特殊要求，請聯系我司研發部工程師
導體要求：GB/T3956 6類軟導體
芯線絕緣：PVC
屏 蔽：采用無氧鍍錫銅絲，編織密度≥85%
護 套：聚氯乙烯（PVC）
電線符合：GB/T5023.5
阻燃等級：GB/T18380.12-2008
耐 油：
環保等級：符合REACH、ROHS2.0
使用范圍：適用于自由連續往復運動下的安裝，如機器人、移動機床等
| 芯數 | 導體截面積 | 導體結構 | 絕緣材料 | 絕緣外徑 | 護套材料 | 電纜近似外徑 | |
| 無屏蔽 | 帶屏蔽 | ||||||
| 2C | 0.5mm² | 64/0.10 | 特殊PVC | 2 | 特殊PVC | 6 | 6.5 |
| 4C | 6.8 | 7.2 | |||||
| 6C | 8 | 8.5 | |||||
| 9C | 9.4 | 10 | |||||
| 2C | 0.75mm² 19AWG | 91/0.10 147/0.08 | 特殊PVC | 2.3 | 特殊PVC | 6 | 6.6 |
| 3C | 7 | 7.5 | |||||
| 4C | 7.6 | 8 | |||||
| 12C | 11.6 | 12 | |||||
| 3C | 0.84mm² 18AWG | 108/0.10 168/0.08 | 特殊PVC | 2.4 | 特殊PVC | 7.2 | 7.6 |
| 4C | 7.8 | 8.2 | |||||
| 7C | 9.2 | 9.6 | |||||
| 3C | 1.0mm² 17AWG | 120/0.10 203/0.08 | 特殊PVC | 2.6 | 特殊PVC | 7.6 | 8 |
| 4C | 8.3 | 8.8 | |||||
| 3C | 1.5mm² 15AWG | 189/0.10 301/0.08 | 特殊PVC | 3 | 特殊PVC | 8.5 | 9 |
| 4C | 9.2 | 9.6 | |||||
| 3C | 2.0mm² 14AWG | 260/0.10 399/0.08 | 特殊PVC | 3.4 | 特殊PVC | 9.3 | 9.8 |
| 4C | 10.2 | 10.6 | |||||
