【QFR】國標汽車線
發布時間：2025-06-04 14:01:24來源：無錫勝維電氣編輯部

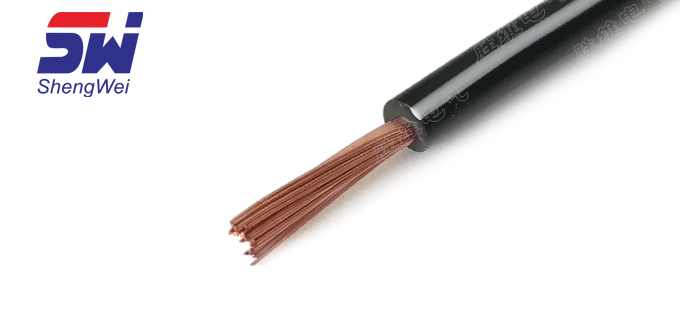

QFR 國標汽車線
Ø 額定溫度：80℃（QB-A） 105℃（QB-B）
Ø 參考標準：QC/T730-2005
Ø 導體使用絞合0.13~25mm2鍍錫或裸銅
Ø PVC絕緣，符合ROHS環保標準
Ø 通過QC/T730-2005阻燃測試
Ø 參考標準：QC/T730-2005
Ø 導體使用絞合0.13~25mm2鍍錫或裸銅
Ø PVC絕緣，符合ROHS環保標準
Ø 通過QC/T730-2005阻燃測試
| 型號 | 導體 | 絕緣 | 導體電阻 | |||
| 面積 | 導體 條數 | 外徑 | 厚度 | 外徑 | ||
| QB-A QB-B | 0.13 | 7/0.16 | 0.48 | 0.25 | 1.05 | 143 |
| 0.22 | 11/0.16 | 0.61 | 0.25 | 1.2 | 89.2 | |
| 0.35 | 12/0.20 | 0.8 | 0.25 | 1.4 | 56.4 | |
| 0.5 | 16/0.20 | 0.9 | 0.28 | 1.7 | 37.1 | |
| 0.75 | 24/0.20 | 1.13 | 0.3 | 1.9 | 24.7 | |
| 1 | 32/0.20 | 1.3 | 0.3 | 2.1 | 18.5 | |
| 1.5 | 30/0.25 | 1.6 | 0.3 | 2.4 | 12.7 | |
| 2 | 64/0.20 | 1.85 | 0.35 | 2.8 | 9.42 | |
| 2.5 | 50/0.25 | 2.08 | 0.35 | 3 | 7.6 | |
| 3 | 65//0.25 | 2.36 | 0.4 | 3.4 | 6.15 | |
| 4 | 56/0.30 | 2.6 | 0.4 | 3.8 | 4.17 | |
| 5 | 70/0.30 | 2.9 | 0.4 | 4.2 | 3.94 | |
| 6 | 84/0.30 | 3.2 | 0.4 | 4.3 | 3.14 | |
| 10 | 80/0.40 | 4.13 | 0.6 | 6 | 1.82 | |
| 16 | 126/0.40 | 5.88 | 0.65 | 7.9 | 1.16 | |
| 25 | 196/0.40 | 7.33 | 0.65 | 9.4 | 0.743 | |
